产品介绍运行原理 设备为三层多列布置,每层设一空车位,作为交换车位。除底层以外的所有车位均能自行升降,除顶层以外的所有车位均能自行横移。当某一车位需存取车辆时,该车位下方到空位之间的所有车位向空车位方向横移一个车位的距离,在该车位下方形成一升降通道,此时,该车位便可自由升降,当其降至地面时,车辆便可开进或开出。 性能特点 1、充分利用空间,在有限的空间内可增加数倍停车数量; 安徽机械车位 2、车辆超长检测装置,控制车辆规格及停放位置,使车辆有序停放; 3、人车误入检测装置,人员误入运行自动停止,确保车库的安全性; 4、多重安全防护装置,使用安全可靠,避免发生坠落事故; 5、电动钢丝绳(链条)升降驱动系统,运行平稳、可靠; 6、PLC电脑控制安全可靠,操作简单,存取方便,并且操作方式多种:按键式、触屏式、刷卡式; 7、优质钢材及先进的金属喷涂防腐技术(喷铝),防腐性能达到40年以上; 8、电控元件全部进口国际名牌,使产品具有高度安全及长久耐用。

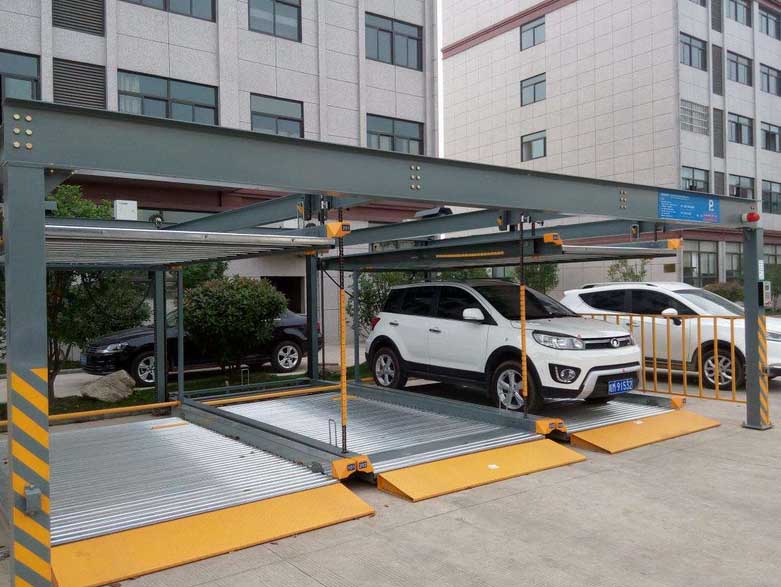

组成部分 1、钢结构; 2、传动机构; 3、载车板; 4、电气控制系统; 5、安全装置。 适用范围 广泛适用于住宅小区、写字楼、酒店、宾馆等。 产品图片
技术参数 适停车辆 | 型式 | 小型车X | 中型车Z | 大型车D | 特大型车T | 车辆尺寸 | 长×宽×高 | 长×宽×高 | 长×宽×高 | 长×宽×高 | (mm) | ≤4400×1750×1450 | ≤4700×1800×1450 | ≤5000×1850×1550 | ≤5300×1900×1550 | 车重 | ≤1300Kg | ≤1500Kg | ≤1700Kg | ≤2000Kg | 需求空间 | a(mm) | 5250 | 5550 | 5850 | 6150 | b(mm) | 3380 | 3460 | 3540 | 3780 | c(mm) | 955 | 1090 | 1135 | 1250 | d(mm) | 600 | 735 | 805 | 705 | e(mm) | 4650 | 4950 | 5250 | 5550 | N(mm) | 2300 | 2350 | 2400 | 2450 | 净高(mm) | ≥3600 | ≥3600 | ≥3600 | ≥3600 | 电机功率 | 提升电机 | 2.2Kw | 2.2Kw | 2.2Kw | 2.2Kw | 横移电机 | 0.2Kw | 0.2Kw | 0.2Kw | 0.2Kw | 额定速度 | 提升速度 | 4.5m/min | 4.5m/min | 4.5m/min | 4.5m/min | 横移速度 | 8.9m/min | 8.9m/min | 8.9m/min | 8.9m/min | 驱动方式 | 电机、链条 | 电机、链条 | 电机、链条 | 电机、链条 | 动力电源 | 3相5线制 380V,50HZ | 3相5线制 380V,50HZ | 3相5线制 380V,50HZ | 3相5线制 380V,50HZ | 控制方式 | 按钮、IC卡、遥控器 | 按钮、IC卡、遥控器 | 按钮、IC卡、遥控器 | 按钮、IC卡、遥控器 | 表面处理 | 喷漆、镀锌 | 喷漆、镀锌 | 喷漆、镀锌 | 喷漆、镀锌 | 列宽(mm) | 2300 | 2350 | 2400 | 2450 | 载车板内宽(mm) | 1900 | 1950 | 2000 | 2050 |
|
